Revit-Add-in für die TGA · Revit 2025 bis 2027 BIM X Family Builder

Vom Datenblatt zur geprüften Revit-Familie.

Aus Datenblatt, Foto, Herstellerfamilie, CAD-Zeichnung oder Suchbegriff wird eine parametrische Revit-Familie: an Bezugsebenen gebunden, mit funktionierenden Anschlüssen, geprüft im Flex-Test und direkt im Projekt platzierbar.

Die KI schlägt vor, der Algorithmus baut und prüft. Credits erst nach bestandener Prüfung.

2 Familien kostenlos testen So arbeitet der Family Builder

Revit 2025, 2026 und 2027 · Deutsch, Englisch, Spanisch, Französisch

Unterlagen rein, nach festen Regeln gebaut, jeder Typ und jedes Maß geprüft. Erklärvideo mit Ton ansehen

Unterlagen

Was Sie hineinwerfen können.

Was Sie zum Gerät haben, reicht als Anfang. Mehrere Formate zusammen geben der KI mehr Kontext. Probieren Sie es aus: Werfen Sie die Unterlagen ins Feld, gern auch direkt auf den Korb.

  • PDFDatenblattMaße, Anschlüsse und Kennwerte, jeder Wert mit Quelle.
  • JPGFotos: JPG, PNG, WEBP, GIFEin Foto genügt. Der Waschtisch weiter unten entstand aus einem Foto.
  • RFAHerstellerfamilieRevit liest den Bauplan aus, an die KI geht nur dieser Text, nie die Datei.
  • DWGCAD-Zeichnung: DWG, DXFAn die KI gehen nur Bilder aus Revit und die Außenmaße.
  • ABCSuchbegriffHersteller und Typ eintippen, die KI sucht im Netz und liest die Datenblätter.

Unterlagen hier hineinwerfenbis 12 Dateien und 20 MB je Anfrage

PDFDatenblatt.pdf RFAHerstellerfamilie.rfa PNGTypenschild.png DWGAufstellung.dwg DXFAnsicht.dxf JPGFoto.jpg
Kermi therm-x2 Typ 22, 600 × 1000

Ablauf

So arbeitet der Family Builder.

Die KI recherchiert und füllt ein Rezept. Ein fester Baukasten in Revit baut daraus die Familie und prüft sie. Erst wenn die Prüfung bestanden ist, werden Credits abgebucht.

Erklärvideo, 1:38 Minuten, mit Ton. Untertitel lassen sich im Player einschalten.

Kapitel im Video

  1. Schritt 1 · KI

    Recherche

    Die KI sucht im Netz und liest das Datenblatt. Jeder Wert bekommt seine Quelle, mit Seitenangabe. Meist 1 bis 5 Minuten Recherche.

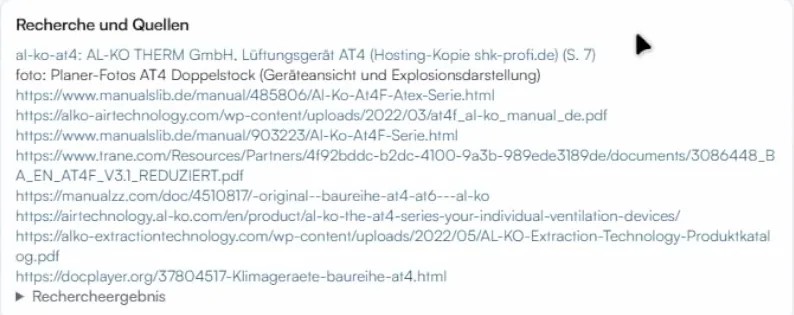

    Recherche und Quellen eines Lüftungsgeräts: Datenblatt des Herstellers mit Seitenangabe, Planer-Fotos und Links zu Handbüchern und Produktseiten

  2. Schritt 2 · Sie

    Rezept

    Maße, Anschlüsse und Typen auf einen Blick. Geschätzte Werte sind markiert, jeder Wert lässt sich vor dem Bau ändern. Der Preis steht vor dem Bau fest.

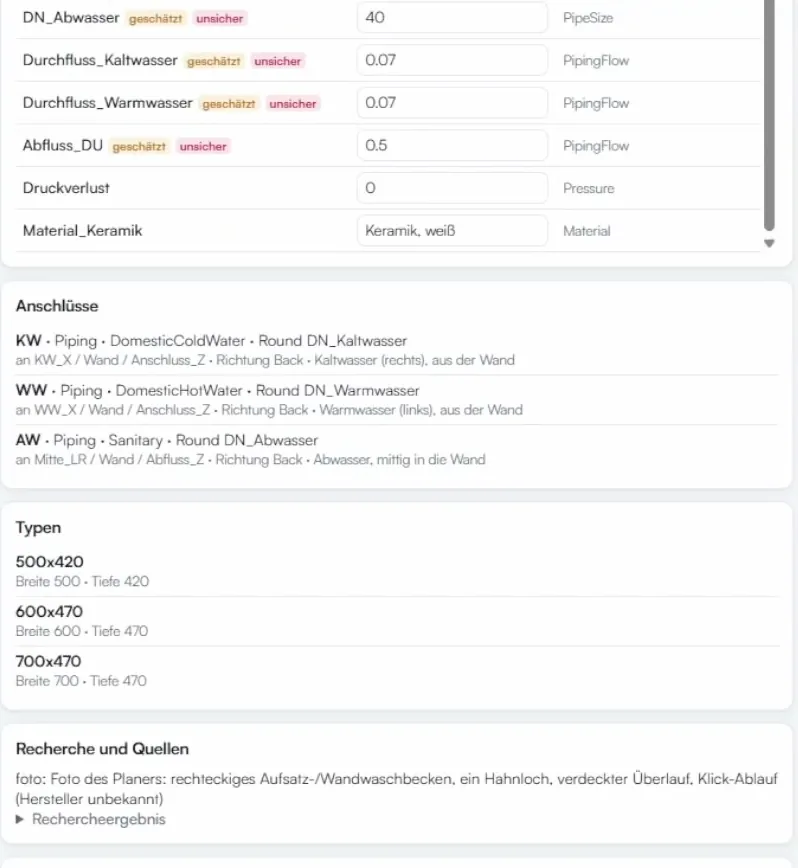

    Rezept eines Waschtischs: Parameter mit Markierung geschätzt, Anschlüsse für Kaltwasser, Warmwasser und Abwasser, drei Typen und die Quelle Foto des Planers

  3. Schritt 3 · Algorithmus

    Bau in Revit

    Ein fester Baukasten setzt die Familie in Revit zusammen, nach festen Regeln. Die KI baut nicht mit. Selbst ausprobieren

    1. Bezugsebenen
    2. Beschriftete Bemaßungen
    3. Formeln
    4. Körper
    5. Anschlüsse

  4. Schritt 4 · Algorithmus

    Flex-Test

    Jeder Typ und jedes Maß auf Minimum, Mitte und Maximum. Erst wenn alles hält, gilt die Familie als bestanden. Flex-Test ansehen

    28Zustände
    840Prüfungen

    Waschtisch aus der Aufnahme.

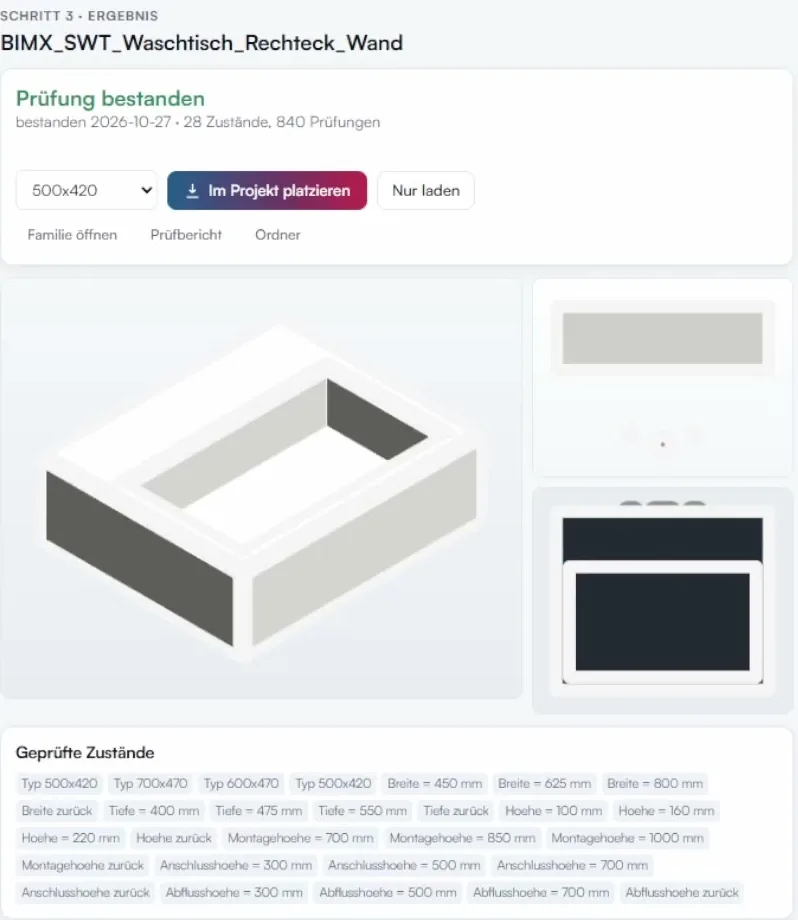

    Ergebnis Prüfung bestanden: 28 Zustände, 840 Prüfungen, Vorschau in 3D, Vorne und Grundriss, darunter alle geprüften Zustände wie Breite, Tiefe und Montagehöhe

  5. Schritt 5 · Sie

    Platzieren

    Typ wählen, ins Projekt setzen. Die Anschlüsse sitzen dort, wo die Leitungen hingehören.

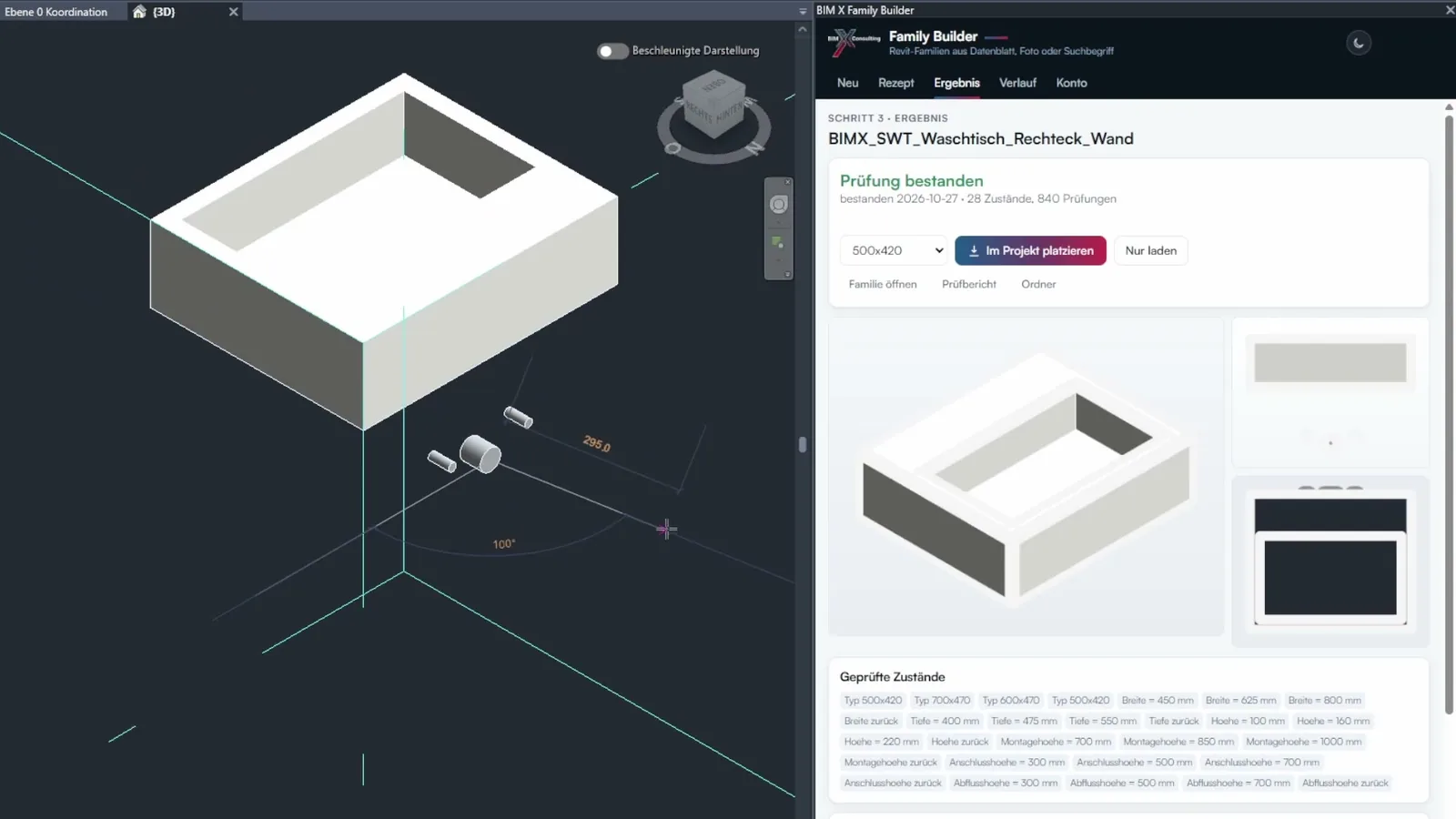

    Waschtisch im 3D-Modell platziert, mit Anschlüssen für Kalt-, Warm- und Abwasser, rechts das Ergebnis mit Knopf Im Projekt platzieren

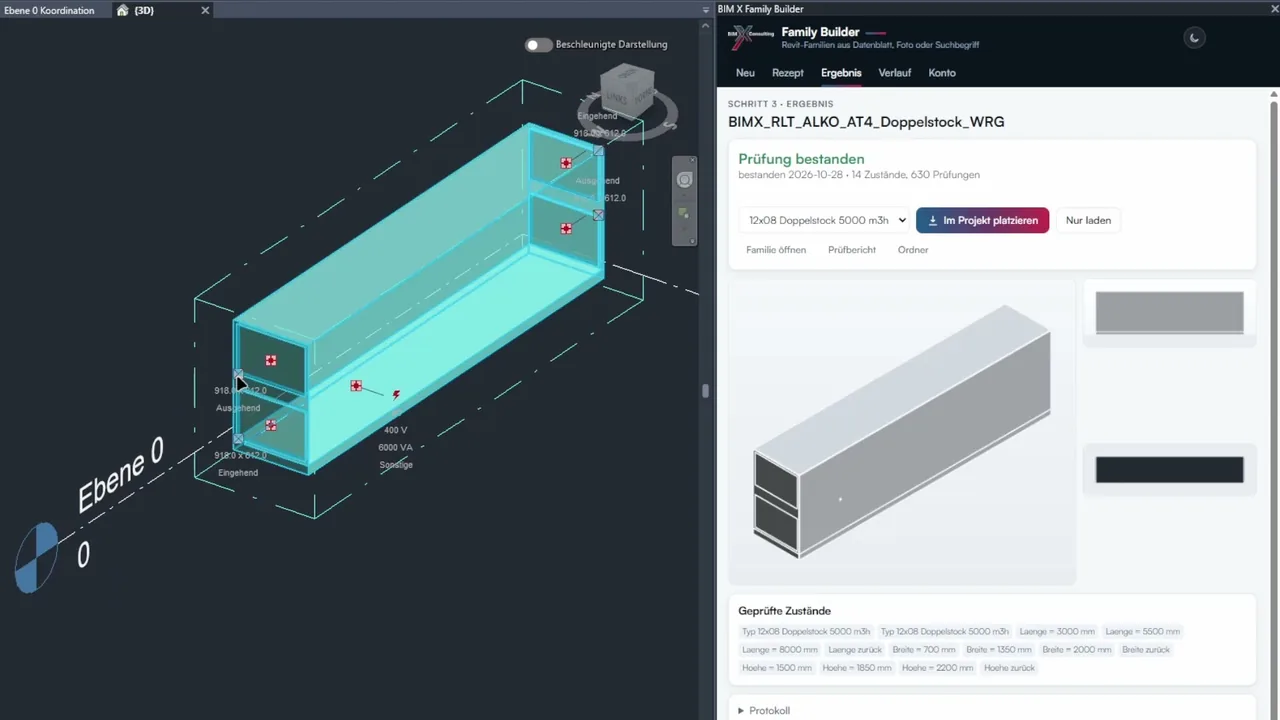

    Lüftungsgerät AL-KO AT4 Doppelstock im Modell, mit vier Kanalanschlüssen und Elektroanschluss

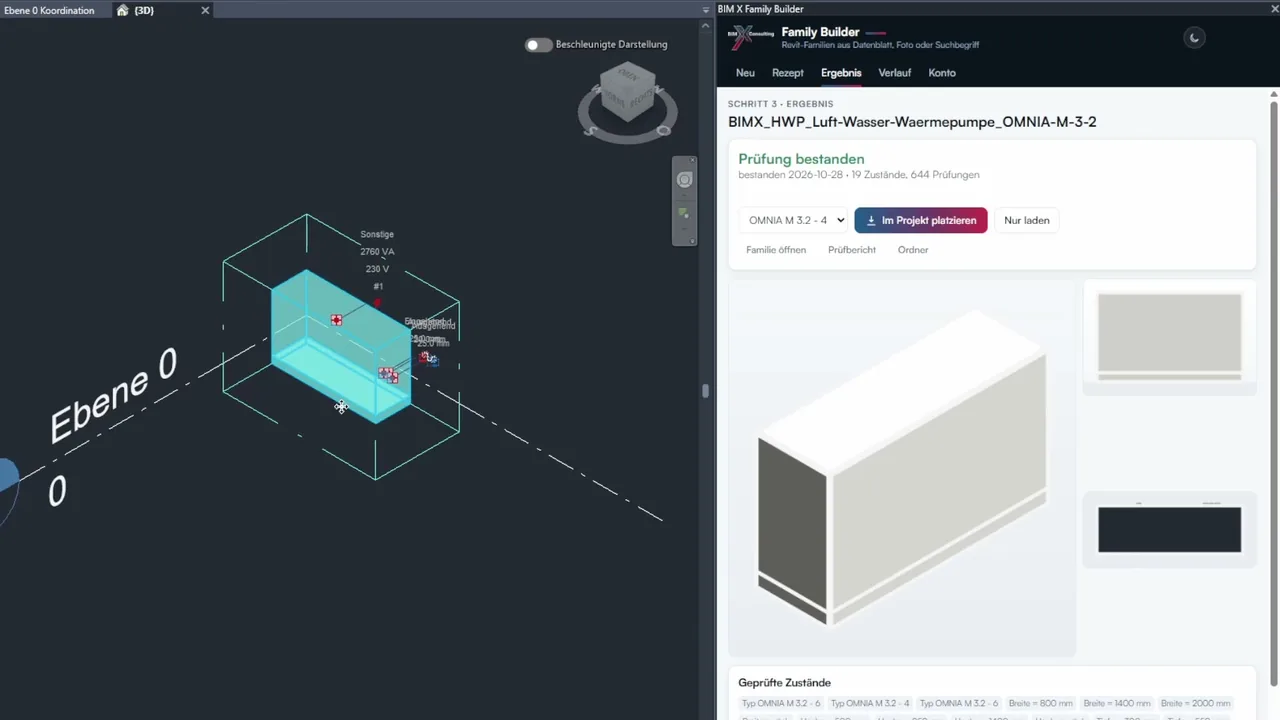

    Luft-Wasser-Wärmepumpe OMNIA M 3.2 im Modell, mit Anschlüssen und Elektroanschluss

Bau und Flex-Test

Nach festen Regeln gebaut, in jedem Maß geprüft.

Der Baukasten setzt jede Familie in derselben Reihenfolge zusammen. Klicken Sie auf eine Regel, ziehen Sie an den Maßen oder starten Sie den Flex-Test.

Isometrisches Gerät mit Bezugsebenen, Bemaßungen für Breite, Tiefe und Höhe, Körper und Anschlüssen für Rohr, Kanal und Strom Breite 600Tiefe 470Höhe 420

Prüfung bestanden

Bau in Revit

Nach festen Regeln.

Jede Familie entsteht in dieser Reihenfolge: Bezugsebenen, Bemaßungen, Parameter, Körper und Anschlüsse. Klicken Sie auf eine Regel, um sie am Modell zu sehen.

In der Familie

Was in der Familie steckt.

Keine Hülle zum Anschauen, sondern eine Familie zum Planen. Beim Scrollen setzt sie sich zusammen.

Mittel: die Hülle.

Explosionsansicht einer Revit-Familie Isometrisches Gerät mit Bezugsebenen, Bemaßungen Breite, Tiefe und Höhe, Anschlüssen für Rohr, Kanal rund und eckig, Elektro, Kabeltrasse und Leerrohr, einem Wartungsraum vorne und Filterparametern der CAx-Vorlage. Rohr · VL und RL Kanal rund · Zuluft Kanal eckig · Abluft Elektro · Spannung Kabeltrasse und Leerrohr Breite Tiefe Höhe Wartungsraum Mitte Links/Rechts Mitte Vorne/Hinten Unterkante Filterparameter · CAx-GUIDs

  • Bezugsebenen und Bemaßungen

    Bezugsebenen mit Namen, Bemaßungen mit Parametern. Jedes Maß hängt an einer Ebene und lässt sich über Parameter und Typen ändern.

  • Anschlüsse, die funktionieren

    Rohr, Kanal rund und eckig, Elektro, Kabeltrasse und Leerrohr, mit Systemklassifikation, Fließrichtung und Größe am Parameter.

  • Wartungs- und Bedienfreiräume

    Als eigene Körper in der Familie, zum Ein- und Ausblenden.

  • Detailgrade Grob, Mittel und Fein

    Grob ist das Symbol, Mittel die Hülle, Fein zeigt die Anschlussstutzen.

  • Filterparameter der CAx/Auxalia-Vorlage

    Mit Original-GUIDs: Ansichtsfilter und Bauteillisten finden die Familien wie CAx-Familien. Geprüft an der CAx-Projektvorlage mit 434 Ansichtsfiltern.

Echte Beispiele

Drei Familien aus der Aufnahme.

Je drei Ansichten aus Revit und das Gerät im Projekt.

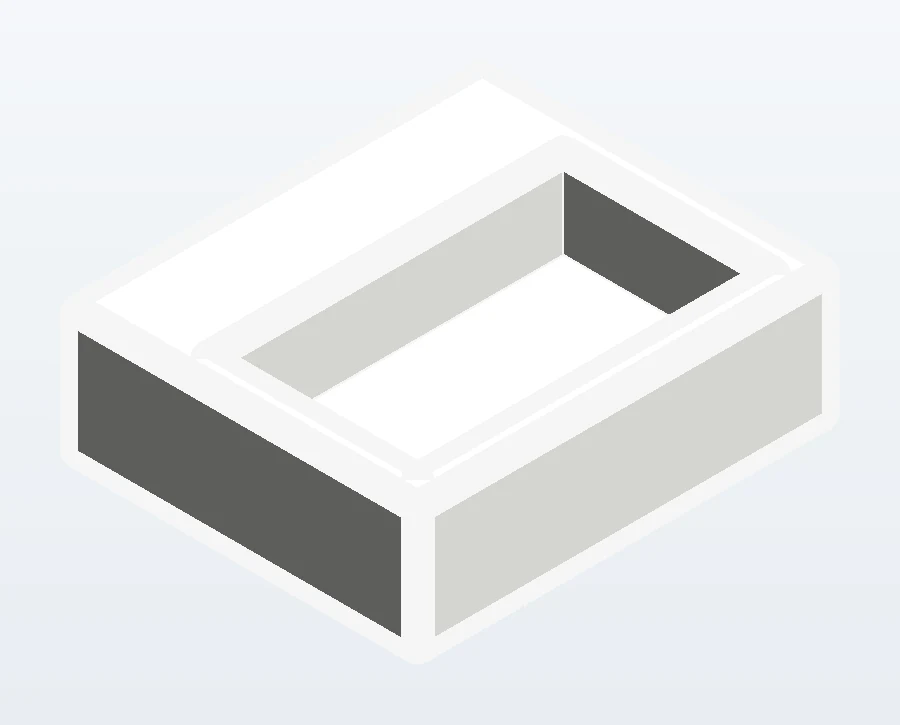

Waschtisch rechteckig, Wandmontage: 3D-Ansicht

Aus einem Foto

Waschtisch rechteckig, Wandmontage

Mit Anschlüssen für Kaltwasser, Warmwasser und Abwasser und drei Typen.

✓ Prüfung bestanden: 28 Zustände, 840 Prüfungen

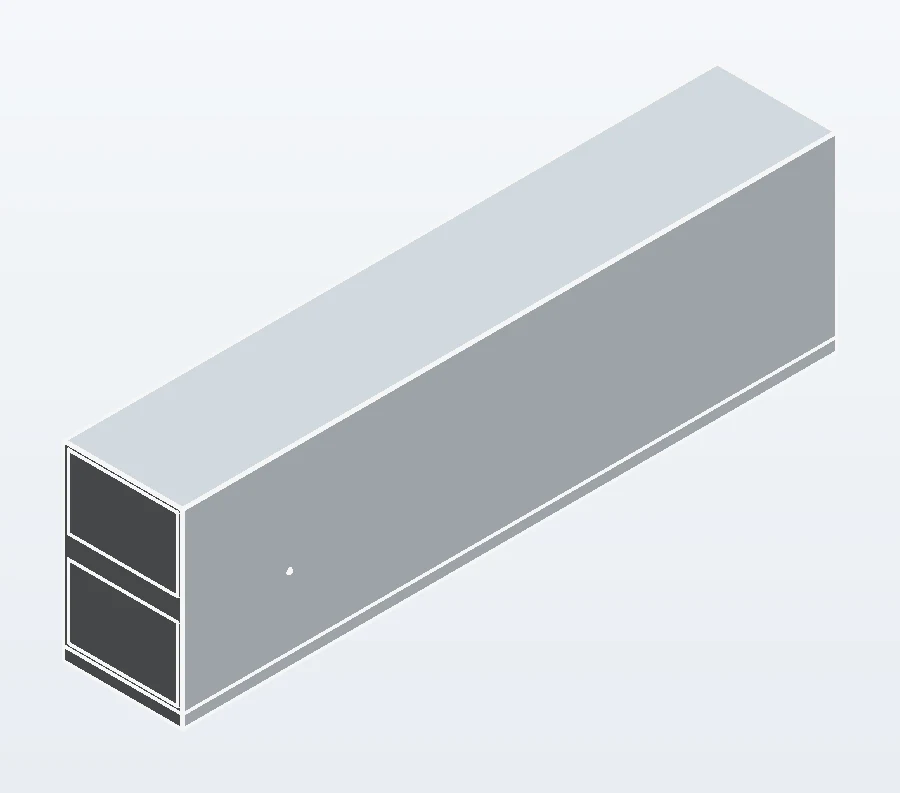

Lüftungsgerät AL-KO AT4 Doppelstock mit WRG: 3D-Ansicht

Aus zwei Herstellerfotos und einem Satz Text

Lüftungsgerät AL-KO AT4 Doppelstock mit WRG

Mit Kanalanschlüssen für Außenluft, Fortluft, Zuluft und Abluft und einem Elektroanschluss.

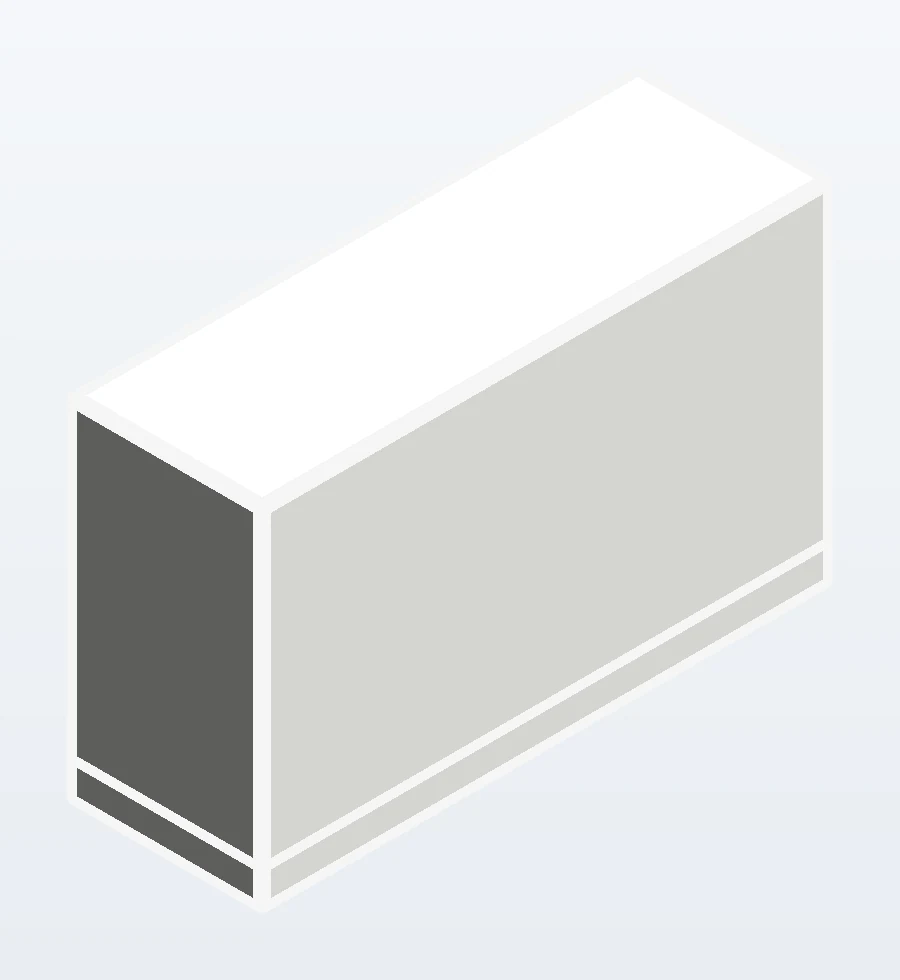

Luft-Wasser-Wärmepumpe OMNIA M 3.2: 3D-Ansicht

Mit zwei Typen

Luft-Wasser-Wärmepumpe OMNIA M 3.2

Mit Rohr- und Elektroanschlüssen, platziert im Projekt.

Preise

Bezahlt wird je Familie. Nur nach bestandener Prüfung.

Die KI-Recherche ist kostenlos. Die Stufe richtet sich nach Körpern, Anschlüssen und Typen und steht vor dem Bau fest.

  • STUFE S3 Credits

    z. B. Schaltschrank, Aufbauleuchte

  • STUFE M5 Credits

    z. B. Flachheizkörper, Rohrventilator

  • STUFE L10 Credits

    z. B. Pufferspeicher, Inline-Pumpe

  • STUFE XL20 Credits

    viele Körper, Anschlüsse und Typen

So wird abgerechnet

1 Credit = 1 € netto.

  • KI-Recherche kostenlos
  • Preis steht vor dem Bau fest
  • Abgebucht wird nur nach bestandener Prüfung. Schlägt sie fehl, wird nichts abgebucht.
  • Nachbesserung derselben Familie innerhalb von 7 Tagen kostenlos
  • Credits gelten 12 Monate

Credits

Pakete zu 1 € je Credit, ab 200 € mit Bonus-Credits. Alle Preise netto.

  • 5 Credits
  • 10 Credits
  • 50 Credits
  • 100 Credits
  • Team200 + 10 Credits0,95 € je Credit
  • Büro500 + 50 Credits0,91 € je Credit
  • Projekt1.000 + 150 Credits0,87 € je Credit

Testversion · 2 Familien kostenlos

Mit Ihren eigenen Unterlagen ausprobieren.

2 Familien kostenlos je Revit-Benutzer, ohne Lizenz und ohne Zahlungsdaten. Ohne Kauf gehen dazu bis zu 6 KI-Recherchen, 3 am Tag.

  • Installationsprogramm für Windows
  • Revit 2025, 2026 und 2027
  • Danach Credits im Konto des Revit-Benutzers, eine Firmenlizenz ist optional

Windows 10/11 · Revit 2025, 2026 oder 2027 · Updates kommen automatisch im Add-in

Credits anfragen

Testversion herunterladen

Kurz eintragen, dann startet der Download sofort. Den Link schicken wir Ihnen zusätzlich per Mail.

Technik

Was Sie wissen sollten.

  • Revit

    2025, 2026 und 2027

    Updates kommen automatisch im Add-in.

  • Oberfläche

    Vier Sprachen

    Deutsch, Englisch, Spanisch und Französisch, hell oder dunkel wie Revit.

  • Datenschutz

    Herstellerdateien bleiben bei Ihnen

    Von RFA geht nur der ausgelesene Bauplan als Text an die KI, von DWG und DXF nur Bilder aus Revit und die Außenmaße.

  • Schlüssel

    Nur auf dem BIM X Server

    Der Schlüssel zur KI liegt nur auf dem BIM X Server, nicht auf Ihrem Rechner.

BIM X Bibliothek

Geprüfte Vorlagen ohne KI: Maße und Typen im Rezept anpassen, bauen, fertig.

  • Flachheizkörper Typ 22
  • Lüftungsgerät
  • Inline-Pumpe
  • Pufferspeicher
  • Rohrventilator
  • Schaltschrank
  • Aufbauleuchte
  • Gerätesockel mit Kernbohrung

Häufige Fragen

Baut die KI die Familie?

Nein. Die KI recherchiert und füllt ein Rezept: Maße, Anschlüsse und Typen, jeder Wert mit Quelle. Gebaut und geprüft wird nach festen Regeln: Ein Baukasten in Revit setzt Bezugsebenen, Bemaßungen, Formeln, Körper und Anschlüsse und prüft die Familie im Flex-Test.

Welche Unterlagen kann ich verwenden?

Datenblätter als PDF, Fotos als JPG, PNG, WEBP oder GIF, Herstellerfamilien (RFA), CAD-Zeichnungen (DWG, DXF) oder einfach einen Suchbegriff. Bis 12 Dateien und 20 MB je Anfrage. Mehrere Formate zusammen geben der KI mehr Kontext.

Wie lange dauert eine Familie?

Die Recherche dauert meist 1 bis 5 Minuten. Danach baut und prüft Revit die Familie.

Was prüft der Flex-Test?

Jeden Typ und jedes Maß auf Minimum, Mitte und Maximum. Beim Waschtisch aus unserer Aufnahme waren das 28 Zustände mit 840 Prüfungen.

Was kostet eine Familie?

Je nach Körpern, Anschlüssen und Typen 3, 5, 10 oder 20 Credits (Stufe S, M, L oder XL), 1 Credit = 1 € netto. Der Preis steht vor dem Bau fest, die KI-Recherche ist kostenlos. Abgebucht wird nur nach bestandener Prüfung.

Was passiert, wenn die Prüfung fehlschlägt?

Dann wird nichts abgebucht. Eine Nachbesserung derselben Familie innerhalb von 7 Tagen ist kostenlos.

Gehen meine Herstellerdateien an die KI?

Nein. Von einer RFA geht nur der in Revit ausgelesene Bauplan als Text an die KI, von DWG und DXF nur Bilder aus Revit und die Außenmaße. Der Schlüssel zur KI liegt nur auf dem BIM X Server.

Finden meine Ansichtsfilter die Familien?

Mit der CAx/Auxalia-Vorlage ja: Die Familien tragen deren Filterparameter mit Original-GUIDs. Ansichtsfilter und Bauteillisten finden sie wie CAx-Familien. Geprüft an der CAx-Projektvorlage mit 434 Ansichtsfiltern.

Welche Revit-Versionen werden unterstützt?

Revit 2025, 2026 und 2027. Die Oberfläche gibt es auf Deutsch, Englisch, Spanisch und Französisch, hell oder dunkel wie Revit. Updates kommen automatisch im Add-in.

Was kann ich kostenlos testen?

2 Familien je Revit-Benutzer, ohne Lizenz und ohne Zahlungsdaten. Ohne Kauf gehen dazu bis zu 6 KI-Recherchen, 3 am Tag.

Brauche ich eine Firmenlizenz?

Nein. Die Credits liegen im Konto des Revit-Benutzers, eine Firmenlizenz ist optional.

Wie lange gelten Credits?

12 Monate.

Gibt es Familien ohne KI?

Ja. In der BIM X Bibliothek liegen geprüfte Vorlagen, zum Beispiel Flachheizkörper Typ 22, Lüftungsgerät, Inline-Pumpe, Pufferspeicher, Rohrventilator, Schaltschrank, Aufbauleuchte und Gerätesockel mit Kernbohrung. Maße und Typen passen Sie im Rezept an, ohne KI.

Für Ordnung im Projektbrowser sorgt BIM X Board, für den Versionswechsel der BIM X Revit Updater.

Foto rein. Familie raus. Geprüft.

Testen Sie den Family Builder mit Ihren eigenen Unterlagen: 2 Familien kostenlos, ohne Lizenz und ohne Zahlungsdaten. Fragen zu Credits und zum Einsatz im Büro klären wir gern persönlich.
