Jede Wand, jedes Fenster und jede Tür wird erkannt, klassifiziert und der richtigen Konstruktion zugeordnet. So entsteht aus Ihrem Modell ein präzises Energiemodell als Grundlage für Heizlast-, Kühllast- und GEG-Berechnungen.
Unsere Algorithmen erkennen Öffnungen, messen Flächen automatisch und ordnen sie dem richtigen Bauteil zu. Das Ergebnis ist ein nahezu vollständiges Abbild Ihres Gebäudes – bereit für die Berechnung.
Revit-, IFC- und ArchiCAD-Modelle enthalten bereits einen Großteil der Informationen für energetische Berechnungen. Wir bereiten diese Daten so auf, dass daraus belastbare Energiemodelle entstehen – abgestimmt auf SOLAR-COMPUTER und Ihren Berechnungsworkflow.
Flächenerkennung
Wände, Fenster, Türen, Dächer und Bodenplatten werden vollständig erkannt und automatisch klassifiziert. Gleichzeitig entsteht eine saubere Raumgeometrie mit den passenden Bauteilzuordnungen.
Anschließend ergänzen wir bauphysikalische Eigenschaften wie U-Werte und ordnen die Flächen Ihrem Bauteilkatalog zu.
Das Problem

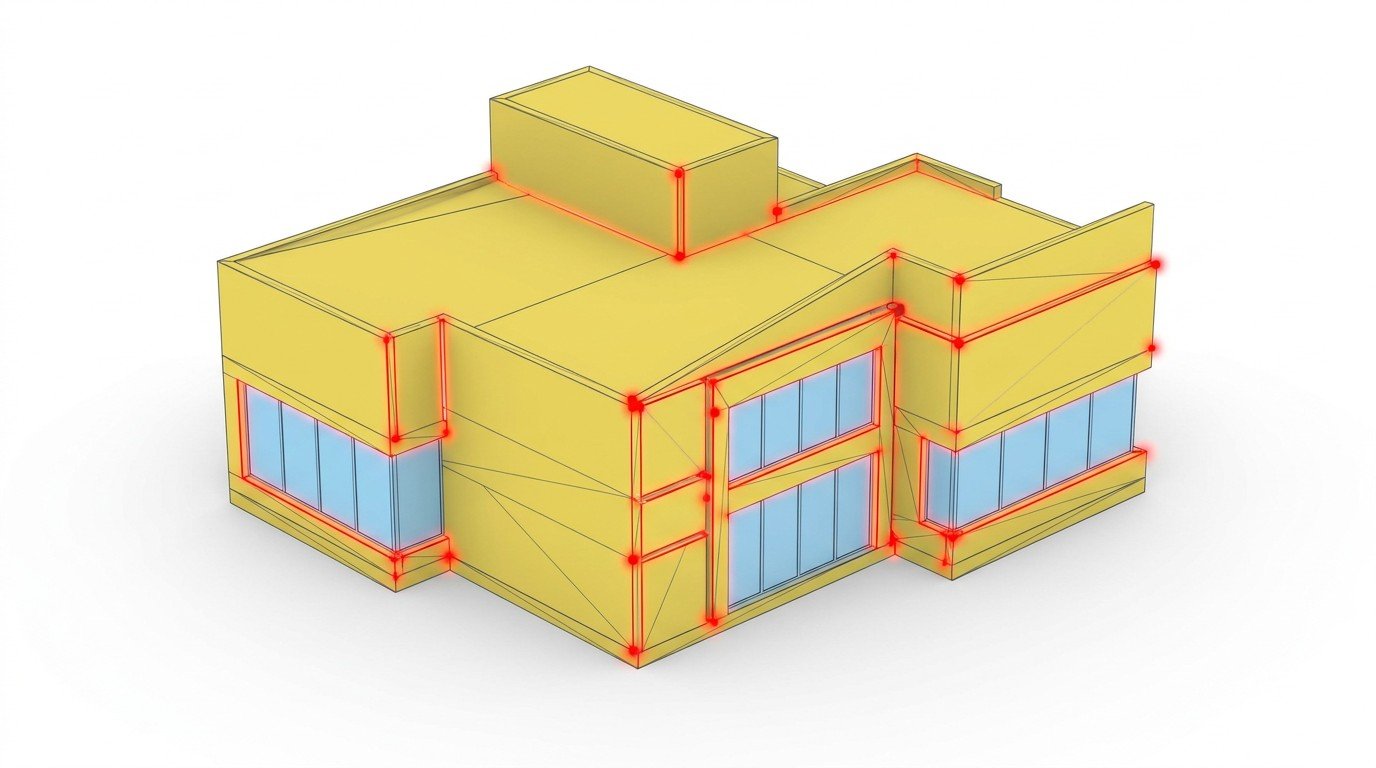

Rot markiert: offene Kanten, Mikro-Versätze und Lücken an Anschlüssen und Ecken, die das Modell unberechenbar machen.
Unsere Lösung
Wir analysieren sämtliche begrenzenden Flächen und erkennen selbst kleinste Geometrielücken. Offene Modelle werden automatisch geschlossen und zu konsistenten Raumvolumen zusammengeführt.
Dabei erkennen wir den vollständigen Wandaufbau, ordnen sämtliche Schichten korrekt zusammen und berechnen daraus den tatsächlichen U-Wert.
Auch IFC-Dateien ohne Raumbegrenzungen lassen sich dadurch zuverlässig weiterverarbeiten.
MEP

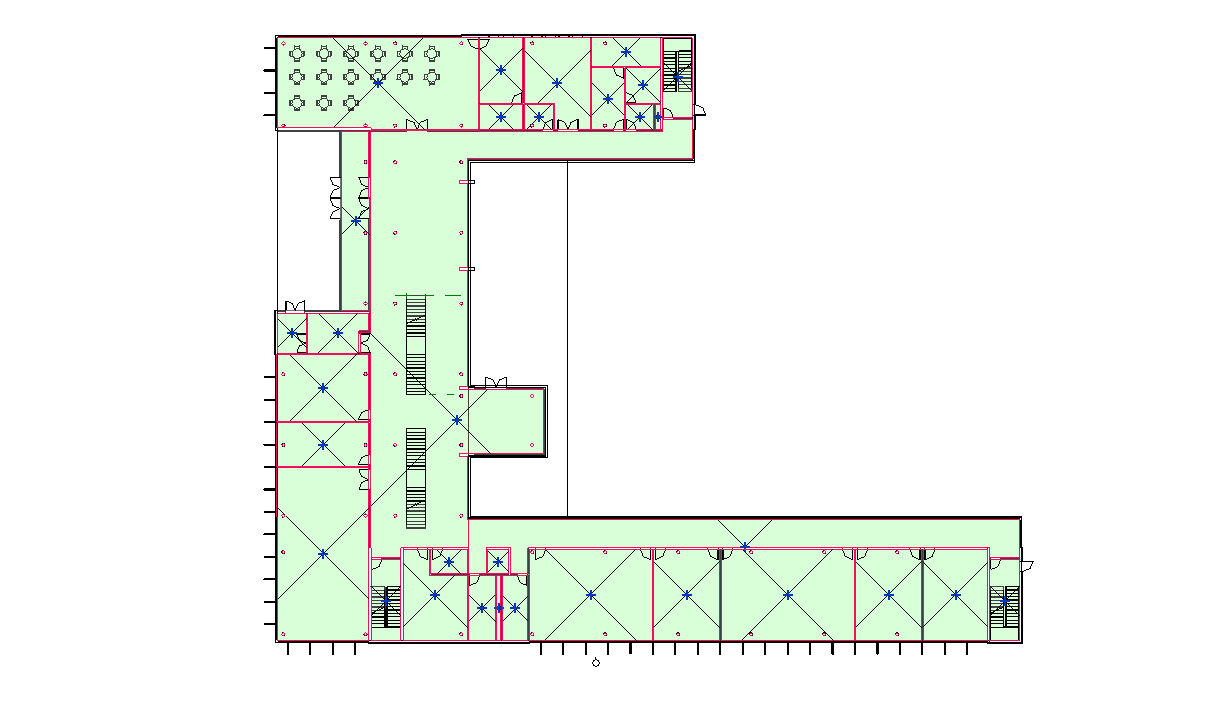

MEP-Räume entstehen direkt aus verknüpften Revit- oder IFC-Modellen – unabhängig von Deckensprüngen, unterschiedlichen Fußbodenhöhen oder Raum-in-Raum-Konstruktionen.
Dadurch bleiben Raumflächen und Volumen auch bei komplexen Gebäuden konsistent.
Bauphysik
Nach der Flächenerkennung werden Außenwände, Innenwände, Fenster, Fassaden, Dächer, Decken und Bodenplatten automatisch weiter unterteilt.

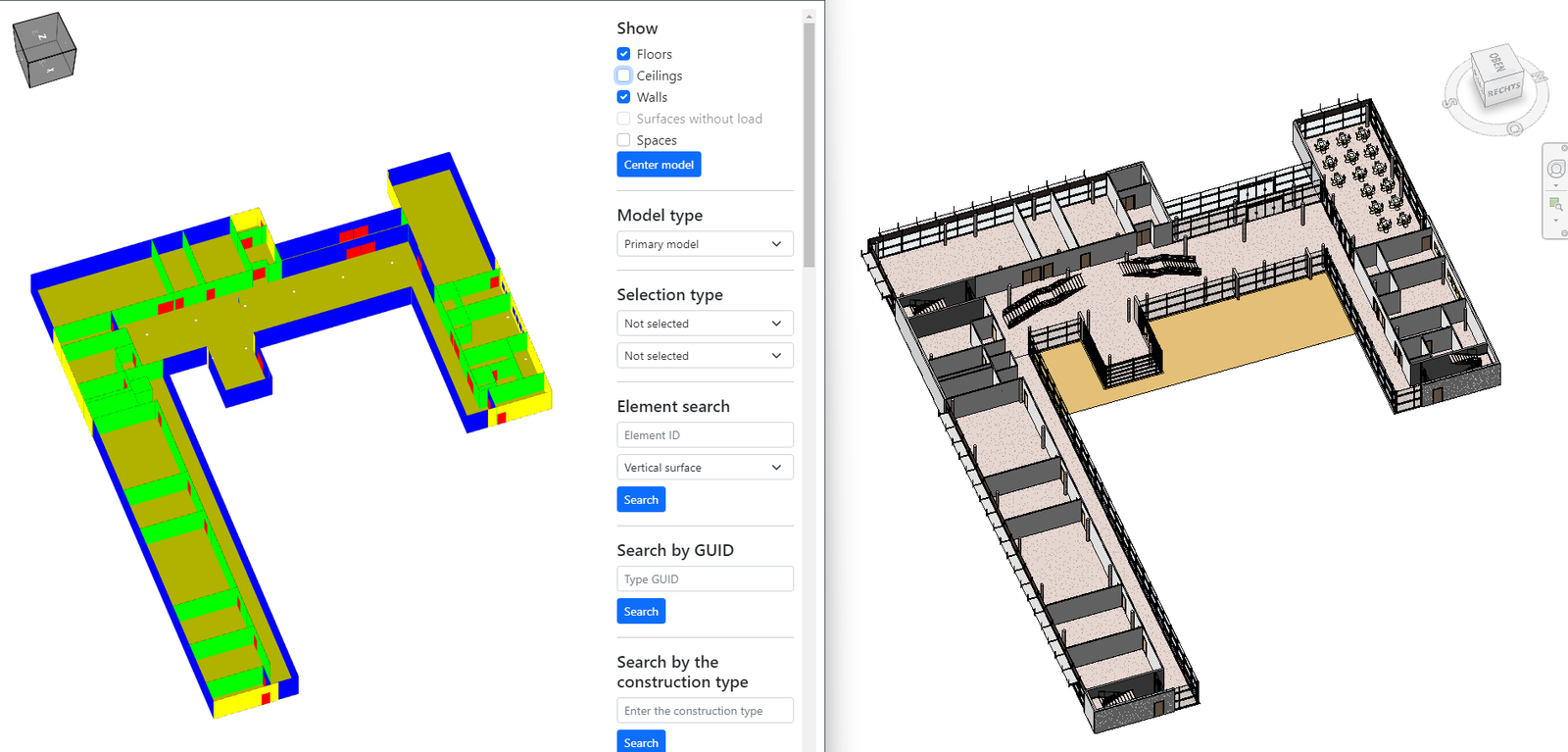

Anschließend werden die passenden bauphysikalischen Eigenschaften aus Ihrem Bauteilkatalog ergänzt. So entsteht ein Energiemodell, das Ihre Konstruktion nahezu 1:1 abbildet.
U-Werte
Der U-Wert beschreibt den Wärmeverlust eines gesamten Bauteils – nicht einer einzelnen Schicht.
Wird nur die erste Schicht erkannt, entstehen falsche U-Werte und damit fehlerhafte Heiz- oder Kühllasten.

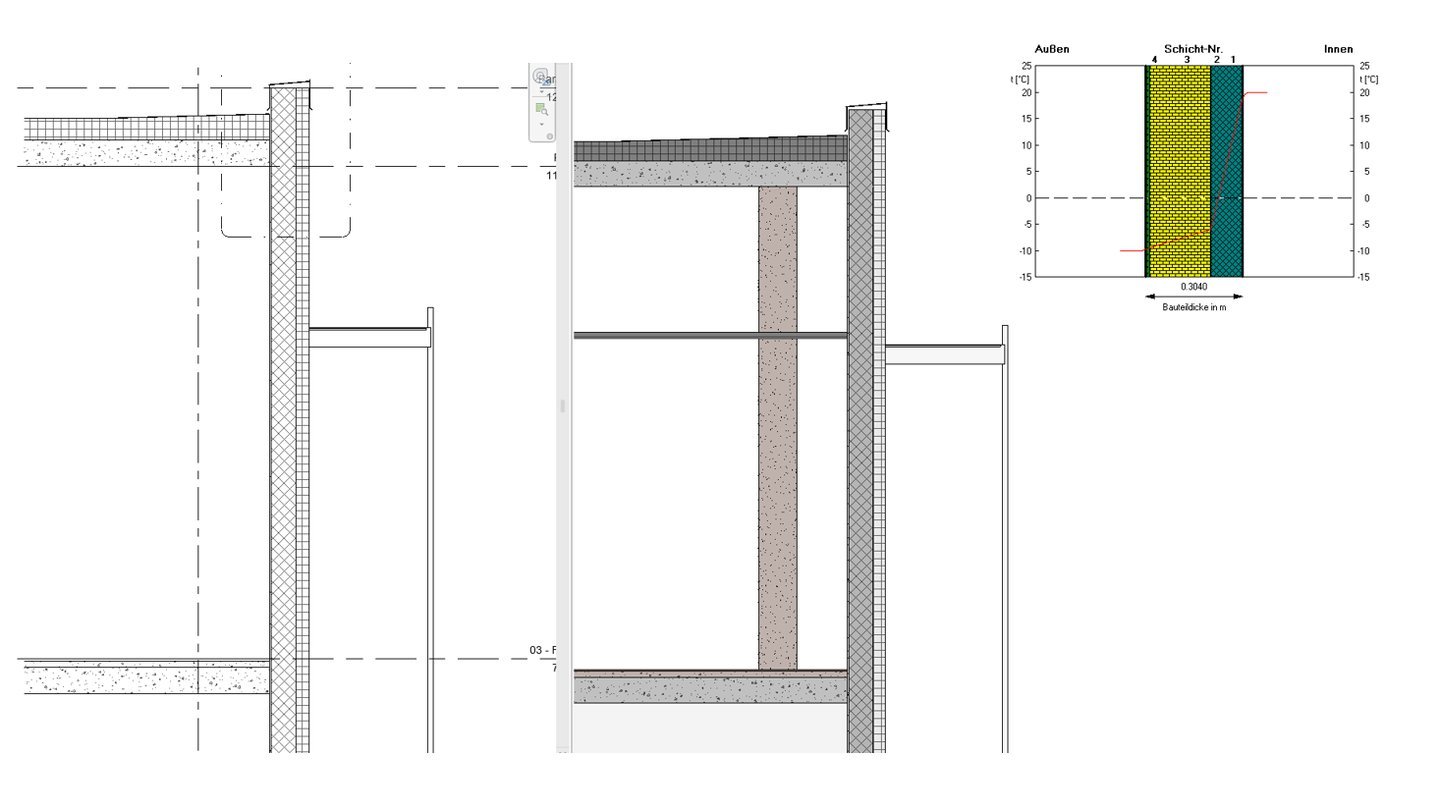

Unsere Software erkennt den kompletten Wandaufbau und fasst alle Schichten zu einem Bauteil zusammen. Dadurch erhält jede Wand ihren korrekten Gesamt-U-Wert.
Referenz

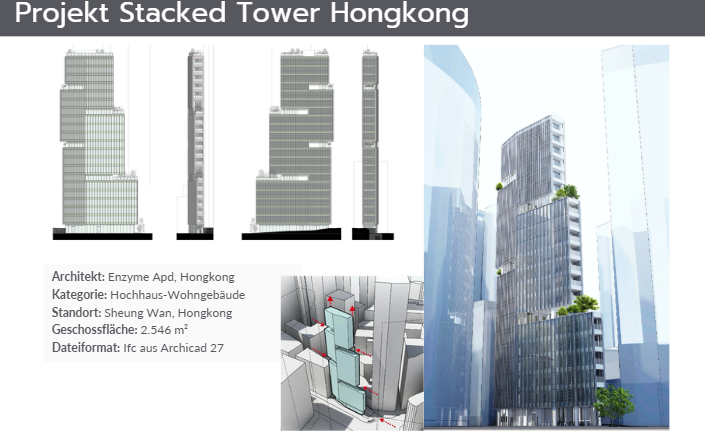

Ein Wohnhochhaus in Hongkong, geplant in ArchiCAD und als IFC geliefert. Genau solche Projekte zeigen, warum eine intelligente Modellanalyse entscheidend ist.
Zwischen Fassadenflächen befanden sich zahlreiche kleine Geometrielücken. Für das Auge kaum sichtbar – für eine Simulation jedoch unbrauchbar.
Räume verloren ihr Volumen, Flächen ihre Zuordnung und das Modell konnte nicht berechnet werden.

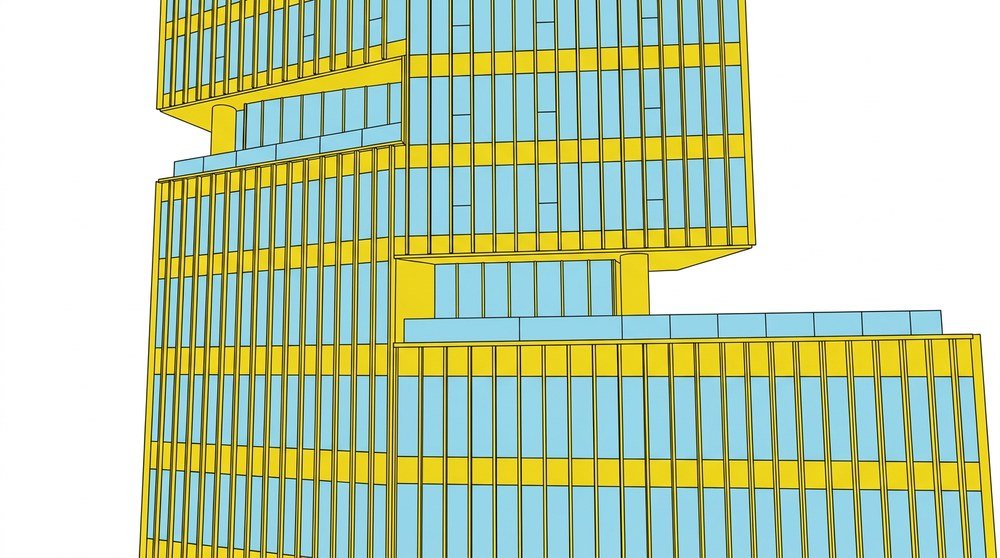

Unser Algorithmus analysierte sämtliche Begrenzungsflächen, schloss die offenen Bereiche automatisch und erzeugte daraus ein vollständig geschlossenes Energiemodell.
Alle Flächen wurden klassifiziert, Volumen korrekt berechnet und U-Werte dem passenden Bauteil zugeordnet.
Ein Energiemodell muss vollständig dicht sein.
Man kann sich das wie einen Wassertank vorstellen: Würde irgendwo Wasser austreten, stimmt auch das Raumvolumen nicht mehr.
Erst ein geschlossenes Modell liefert belastbare Ergebnisse für Heizlast, Kühllast und Energiebedarf.
GBIS
Die erzeugte gbXML-Datei lässt sich unmittelbar im GBIS-Workflow von SOLAR-COMPUTER verwenden.
Ohne Nachbearbeitung.
Ob Revit, IFC oder ArchiCAD – wir bereiten Ihre Gebäudedaten so auf, dass daraus belastbare Berechnungsmodelle entstehen.
Es gibt kaum ein Modell, das wir nicht berechnungsfähig bekommen.
